Einsatz von Geokunststoffdichtungsbahnen mit Geonetzen und Geotextilien: Entwurf mehrschichtiger Dichtungssysteme

Moderne Abdichtungsprojekte – von Deponien über Zierteiche bis hin zu Trinkwassertanks – erfordern Dichtungssysteme mit Polyethylen hoher Dichte (HDPE) als Hauptbarriere. Eine einzelne Geokunststoffdichtungsbahn erfüllt jedoch selten alle Leistungsanforderungen hinsichtlich Drainage, Schutz und Langzeitstabilität. Hier kommt die Kombination von Geokunststoffdichtungsbahnen mit Geonetzen und Geotextilien ins Spiel und schafft ein mehrschichtiges Dichtungssystem. In diesem Leitfaden erfahren Sie, wie Sie diese Verbundstrukturen für maximale Zuverlässigkeit und Dichtheit planen, spezifizieren und einsetzen.
Einleitung: Warum mehrlagige Auskleidungssysteme einlagigen Auskleidungen überlegen sind
Eine einlagige Geokunststoffdichtungsbahn kann durch scharfkantige Steine ​​im Untergrund beschädigt, durch Frost-Tau-Wechsel zerstört oder durch UV-Strahlung abgebaut werden. Durch die Kombination von Polyethylen-Folien hoher Dichte (HDPE) mit Geonetzen (zur Drainage) und Geotextilien (zur Trennung und zum Schutz) schaffen Ingenieure eine robuste Verbundbarriere. Jede Schicht erfüllt eine wichtige Funktion: Das Geotextil polstert und filtert, das Geonetz leitet Flüssigkeiten oder Gase ab, und die Geokunststoffdichtungsbahn gewährleistet die Wasserundurchlässigkeit. Zusammen lösen sie die schwierigsten Probleme der Abdichtung von Teichen, Tanks, Deponien und Industriebecken.

In diesem Artikel werden wir auf etablierte Materialien wie Polyethylen hoher Dichte (HDPE) als Kernbarriere verweisen und Ihnen gleichzeitig genau zeigen, wie man Geonetze und Geotextilien für außergewöhnliche Anwendungen schichtet – einschließlich HDPE-Auskleidungen für Teiche und HDPE-Auskleidungen für Wassertankprojekte.

Kapitel 1: Die drei wesentlichen Ebenen verstehen
1.1 Geokunststoffe – Der undurchlässige Kern
Das Herzstück jeder mehrschichtigen Dichtungsanlage ist die Geokunststoffdichtungsbahn. HDPE-Dichtungsbahnen (Polyethylen hoher Dichte) sind aufgrund ihrer hervorragenden Chemikalienbeständigkeit, hohen Zugfestigkeit und geringen Durchlässigkeit weit verbreitet. Ob Sie einen Brandschutzteich oder ein Trinkwasserreservoir bauen – HDPE-Geokunststoffdichtungsbahnen bieten eine zuverlässige Barriere gegen Flüssigkeitsmigration.

Für Teichauskleidungen sind diese Geokunststoffdichtungsbahnen resistent gegen Wurzeleinwuchs und den Befall durch Wasserorganismen. Für Wassertankauskleidungen erfüllen sie die Anforderungen an Trinkwasser und widerstehen hydrostatischem Druck sowie Rissbildung. Die typischen Dicken variieren zwischen 0,5 mm und 3 mm und werden ausschließlich anhand der zu erwartenden mechanischen und hydraulischen Belastungen gewählt.

1.2 Geonetze – Die Entwässerungs- und Leckageerkennungsschicht
Ein Geonetz ist eine ebene Struktur aus sich kreuzenden Rippen, die einen Drainagekern bilden. Ober- oder unterhalb einer Geokunststoffdichtungsbahn angeordnet, sammelt und transportiert ein Geonetz Flüssigkeiten oder Gase schnell ab. In Deponieabdeckungen leiten Geonetze Methan ab; in Teichfolien fangen sie Sickerwasser auf und leiten es in Sammelbecken. Das offene System dient zudem als Leckageortungssystem: Jede Flüssigkeit, die durch eine obere Geokunststoffdichtungsbahn dringt, wird im Geonetz zu einem Messpunkt geleitet.

1.3 Geotextilien – Schutz, Trennung und Filtration
Geotextilien sind durchlässige Gewebe, die drei wesentliche Aufgaben erfüllen:
Schutz:Ein über Polyethylen-HDPE-Folien mit übermäßiger Dichte verlegtes Geotextilvlies verhindert Beschädigungen durch darüber liegenden Kies oder Fußgängerverkehr.
Trennung:Es werden weiterhin zufriedenstellende Untergrundböden aus der Vermischung mit Dränagematerial gewonnen.
Filtration:Gewebte Geotextilien lassen Wasser durch, während sie gleichzeitig die Bodenpartikel erhalten und ein Verstopfen des Geonetzes verhindern.
Bei einem herkömmlichen mehrschichtigen System findet man unter der Geokunststoffdichtungsbahn (gegenüber dem Untergrund) ein Geotextilpolster und über dem Geonetz eine weitere Geotextilschicht (zum Filtern des Hinterfüllmaterials).

Kapitel 2: Konstruktion der Verbundauskleidung – Schritt für Schritt
2.1 Untergrundvorbereitung und unteres Geotextil
Der erste Schritt bei jedem Geokunststoffprojekt ist die Vorbereitung eines glatten, verdichteten Untergrunds. Anschließend wird direkt auf dem Untergrund ein Geotextilvlies (mindestens 200 g/m²) verlegt. Dieses Vlies schützt die Polyethylen-Dichtungsbahn (HDPE) vor scharfen Steinen und Wurzeln. Zusätzlich trennt es die Geokunststoffdichtungsbahn von darunterliegenden Feinanteilen, die andernfalls nach oben wandern würden.

Bei HDPE-Teichauskleidungen ist die Reduzierung des Geotextils unerlässlich, da Teichböden häufig unregelmäßige Gesteinsfragmente oder Ablagerungen enthalten. Ohne dieses Geotextil würde selbst eine robuste HDPE-Auskleidung mit der Zeit anfälliger für Undichtigkeiten werden.

2.2 Installation der HDPE-Geomembran
Nach dem Entfernen des Geotextils werden die HDPE-Folien (Polyethylen hoher Dichte) verlegt und nahtverschweißt. Für unabdingbare Anwendungen ist Doppelnahtschweißen anzuwenden. Die Nahtverbindungen vor Ort müssen mittels Schäl- und Scherversuchen geprüft werden. Es ist sicherzustellen, dass die Folie spannungsfrei ist, aber in engem Kontakt mit der Unterlage steht. Bei HDPE-Folien für Wassertanks ist besonderes Augenmerk auf Ecken und Durchdringungen (Einlässe, Auslässe, Überlaufrohre) zu legen. Vorgefertigte Manschetten oder Reparaturflicken müssen warmverschweißt mit der Primärfolie verbunden werden.

2.3 Hinzufügen der Geonet-Drainageschicht
Rollen Sie über der Geomembran ein Geonetz aus. Standard-Geonetze weisen eine Dicke von 5 bis 8 mm auf und bestehen aus HDPE oder Polypropylen. Das Geonetz bildet einen durchgängigen Hohlraum, der etwaige Leckagen aus der Geomembran auffängt (sofern die Anlage doppelgedichtet ist) oder in einer Deponie Sickerwasser sammelt. Bei einfach gedichteten Teichanlagen kann das Geonetz unterhalb einer Schwimmabdeckung als Entlüftungsschicht dienen.

Bei der Auslegung von HDPE-Auskleidungen für Teiche, die aggressive chemische Verbindungen enthalten (z. B. Absetzbecken für Bergbauabfälle), sollte man an ein dickeres Geonetz mit höherer Druckfestigkeit denken, um dem Auflastdruck standzuhalten.

2.4 Oberes Geotextil – Filtration und Schutz
Abschließend wird ein oberes Geotextil über dem Geonetz angebracht. Dieses Material verhindert, dass Erde oder Granulat in die Drainagekanäle des Geonetzes eindringen. Bei HDPE-Auskleidungen für Wassertanks schützt das obere Geotextil die Geokunststoffdichtungsbahn zusätzlich vor Beschädigungen durch Sanierungsgeräte, Eiskratzer oder Reinigungsgeräte. Verwenden Sie ein nadelvliesverfestigtes Geotextil mit einer sichtbaren Öffnungsgröße (AOS), die der Korngrößenverteilung des darunterliegenden Bodens entspricht.

Kapitel 3: Anwendungsspezifische Designüberlegungen

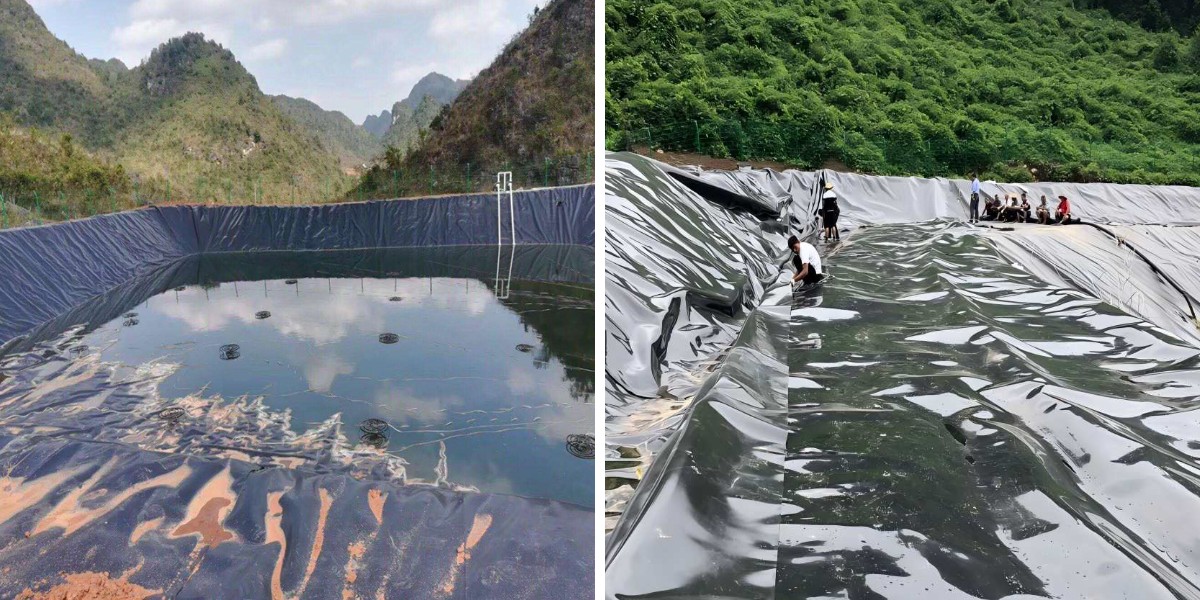

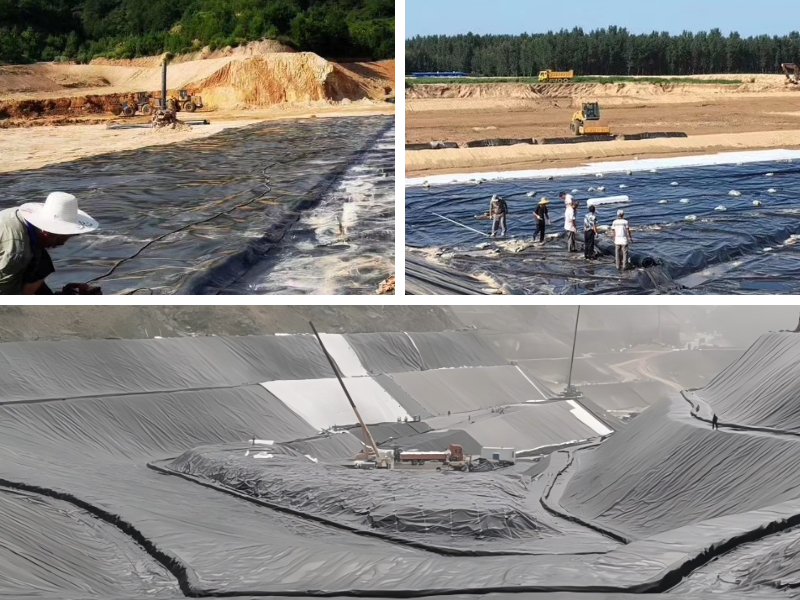

3.1 HDPE-Auskleidung für Teiche – Landwirtschaftliche, dekorative und Brandschutzteiche
Teiche stellen besondere Herausforderungen dar: schwankende Wasserstände, mögliche Eisschäden und gelegentlicher Tierverkehr. Eine mehrschichtige Vorrichtung zur HDPE-Auskleidung von Teichen umfasst üblicherweise Folgendes:
300 g/m² Vlies-Geotextil (Untergrundschutz)

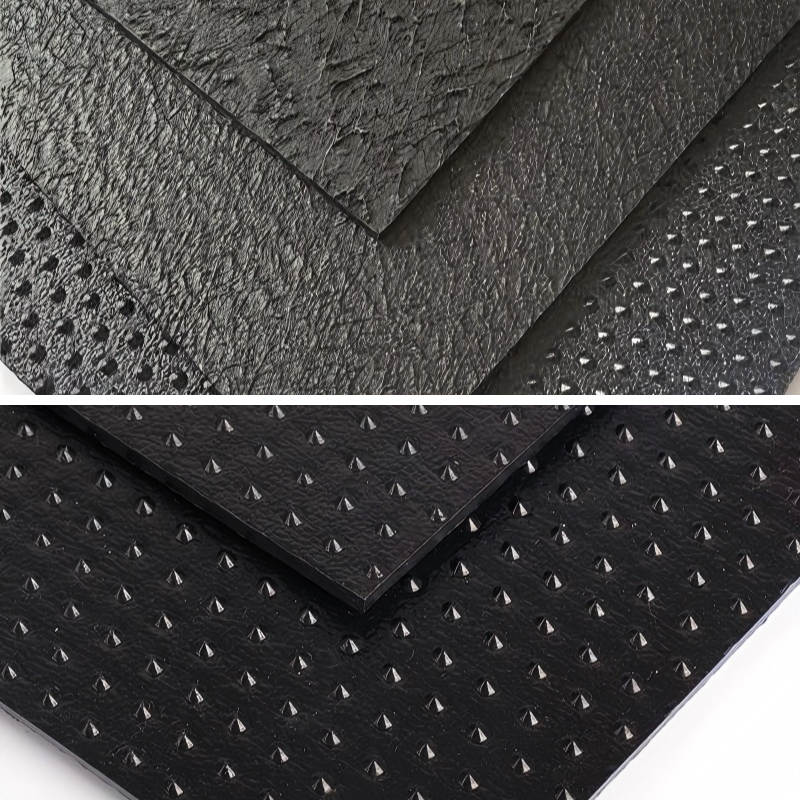

1,0 mm oder 1,5 mm starke Polyethylen-HDPE-Auskleidungen (glatt oder strukturiert)
6 mm Geonetz (Lecksuche oder Methanableitung bei Vorhandensein von natürlichen Sedimenten)
200 g/m² Geotextil (Abdeckschutz)
Diese Konstruktion verhindert das Eindringen von Wurzeln von Rohrkolben oder Weiden und ermöglicht das frühzeitige Erkennen von Sickerwasser. Bei großen Freizeitteichen empfiehlt es sich, eine Sand- oder Erdschicht über das Geotextil zu legen, um eine begrünte Rückseite zu schaffen und gleichzeitig die Integrität der Teichfolie zu erhalten.

3.2 HDPE-Auskleidung für Wassertanks – Trinkwasser-, Feuerlösch- und Industrietanks
Wassertanks benötigen eine Auskleidung, die den Anforderungen der NSF/ANSI-Norm 61 für Trinkwasser entspricht. Auskleidungen aus hochdichtem Polyethylen (HDPE) mit glatter Oberfläche sind aufgrund ihrer Beständigkeit gegen Biofilmbildung und ihrer einfachen Reinigung besonders beliebt. Bei HDPE-Auskleidungen für Wassertanks ändert sich der mehrschichtige Aufbau: Das Geonetz ist in der Regel im Inneren des Tanks unsichtbar (um Bakterienwachstum zu verhindern), jedoch wird zwischen Tankwand/-boden und Geokunststoffdichtungsbahn eine Geotextilschicht verwendet. Außen kann ein Geonetz hinter der Tankauskleidung zur Grundwasserableitung oder Leckageortung angebracht werden.
Wichtige Diagrammfaktoren für Tankauskleidungen:
Für eine höhere Durchstoßfestigkeit während der gesamten Installation sollte eine 2 mm bis 2,5 mm dicke HDPE-Auskleidung verwendet werden.
Integrieren Sie ein leitfähiges Geonetz, wenn eine digitale Leckageumgebung erforderlich ist.
Bei Inspektionen des Tanks durch Begehungen der Tankauskleidung durch Personal ist stets eine schützende Geotextilhaube anzubringen.

Kapitel 4: Leistungsvorteile von Geomembran-Geonet-Geotextil-Systemen
4.1 Verbesserte Leckageerkennung und -überwachung
Wird ein Geonetz direkt unter einer sekundären Geokunststoffdichtungsbahn (Doppelschichtsystem) verlegt, fließt die Flüssigkeit bei einem Leck in der Hauptdichtungsbahn seitlich innerhalb des Geonetzes in einen Sammelbehälter, wo Sensoren das Leck aufspüren können. Dies ist mit einer einfachen Dichtungsbahn oder einer Dichtungsbahn ohne Drainage nicht möglich. Die Verwendung von Polyethylen hoher Dichte (HDPE) als primäre und sekundäre Barriere in Kombination mit einem Geonetz ergibt ein Leckageortungssystem, das den US-amerikanischen EPA- und internationalen Standards entspricht.

4.2 Schutz vor mechanischer Beschädigung
Die Durchstoßfestigkeit von Geotextilien ist hinlänglich dokumentiert. Studien belegen, dass ein 500 g/m² schweres Geotextilvlies die Durchstoßfestigkeit einer darunterliegenden HDPE-Geomembran um mehr als 300 % erhöhen kann. Für HDPE-Auskleidungen von Teichen in felsigem Gelände ist dieser Schutz nicht mehr optional, sondern unerlässlich.

4.3 Verringerung des hydrostatischen Auftriebs
In Gebieten mit hohem Grundwasserspiegel kann ein unter der Geokunststoffdichtungsbahn verlegtes Geonetz Grundwasser aufnehmen und ableiten, wodurch ein Aufschwimmen oder Ausbeulen der Dichtungsbahn verhindert wird. Dies ist insbesondere bei HDPE-Auskleidungen für teilweise vergrabene Wassertanks von Vorteil.

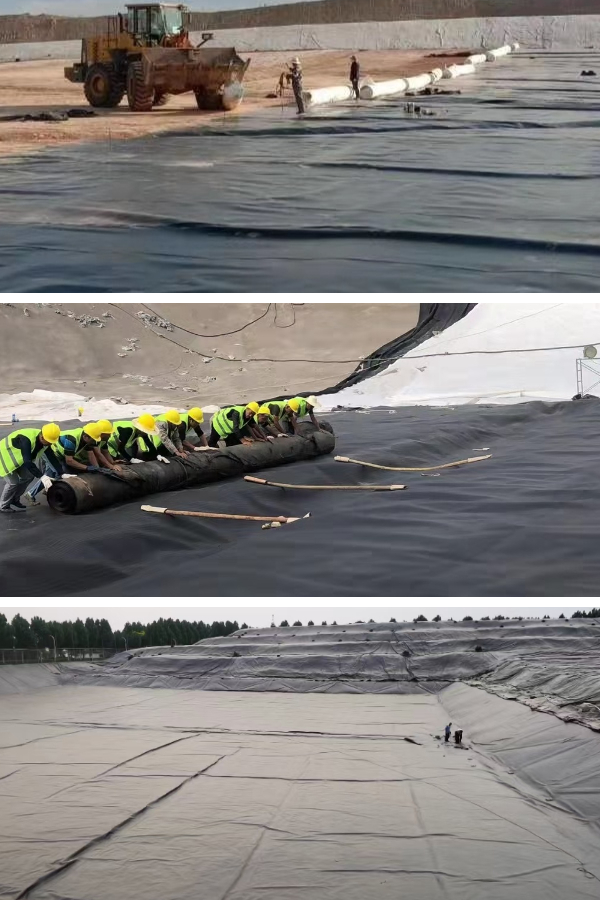

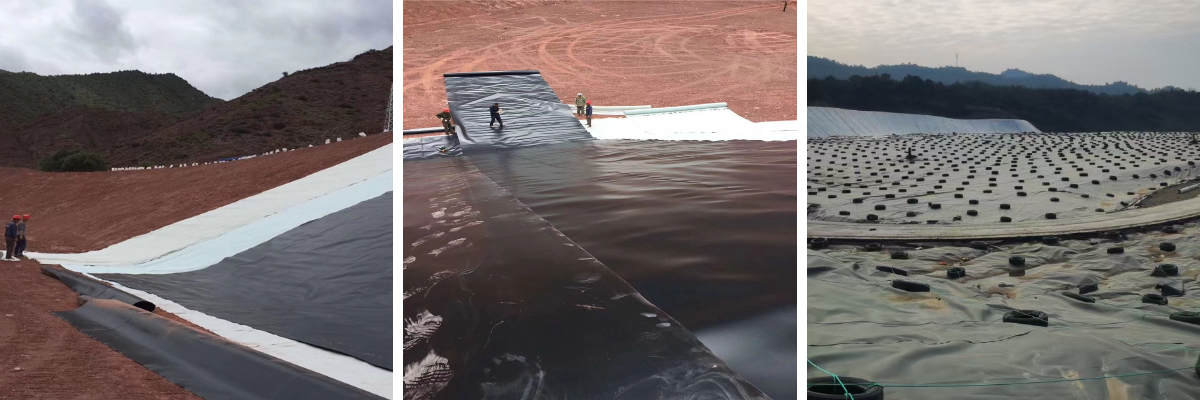

Kapitel 5: Bewährte Installationsmethoden
Rollrichtung:Um Faltenbildung zu verringern, sollten Geotextil- und Geonetzrollen senkrecht zur Böschungsrichtung ausgerichtet werden.
Überlappungen und Nähte:Geotextilien müssen sich um 300 bis 500 mm überlappen; Geonetze benötigen mechanische Verbinder oder mit doppelseitigem Klebeband fixierte Überlappungen. Polyethylen-Auskleidungen hoher Dichte (HDPE) werden mittels Extrusion oder thermischer Verschweißung verbunden.
Verankerung:Alle drei Schichten sollten in einem regelmäßig ausgehobenen Graben am Rand verankert werden. Der Graben wird mit verdichtetem Lehm oder Beton verfüllt, um ein Herausziehen zu verhindern.
Testen:Nach dem Einbau der Geokunststoffdichtungsbahn ist eine Vakuumprüfung aller Nähte durchzuführen und ein Funkentest durchzuführen, um festzustellen, ob ein leitfähiges Geonetz vorhanden ist. Bei HDPE-Auskleidungen für Wassertanks ist eine hydrostatische Prüfung erforderlich, indem der Tank befüllt und der Wasserstandsabfall über 24 Stunden überwacht wird.

Kapitel 6: Langfristige Leistungsfähigkeit und Instandhaltung
Ein gut konzipiertes mehrschichtiges Liner-Gerät kann 50 Jahre oder länger halten. HDPE-Auskleidungen aus Polyethylen hoher Dichte sind beständig gegen UV-Strahlung, Chemikalien und organische Angriffe. Das Geonetz und die Geotextilien bieten eine vergleichbare Haltbarkeit, wenn sie aus Polypropylen oder HDPE bestehen. Bei der Bewegungskontrolle sollte jedoch Folgendes untersucht werden:
Verstopfung des Geonetzes (in Entwässerungsanwendungen)
Anhebung oder Faltenbildung der Geokunststoffdichtungsbahn
Einreißen von Geotextilien an Verankerungspunkten
Bei HDPE-Folien für Teiche sollte der Umfang jährlich nach dem Absenken des Wasserspiegels überprüft werden. Entfernen Sie alle Baumwurzeln, die in der Nähe des Verankerungsgrabens gewachsen sind. Bei HDPE-Folien für Wassertanks sollte die Folie alle fünf Jahre entleert und überprüft werden, wobei den Schweißnähten und Ecken besondere Aufmerksamkeit zu widmen ist.

Fazit: Intelligenter bauen mit mehrlagigen Auskleidungen
Einlagige Geokunststoffdichtungsbahnen sind selten die beste Lösung. Durch die Kombination von Polyethylen hoher Dichte (HDPE) mit Geonetzen und Geotextilien erhalten Sie in einem Verbundsystem Drainage, Leckageerkennung, Filtration und mechanische Sicherheit. Ob es sich um die HDPE-Auskleidung von Teichen in der Landwirtschaft oder von Wassertanks für die kommunale Trinkwasserspeicherung handelt – die Mehrschichtmethode bietet höchste Zuverlässigkeit.

Bei der Planung Ihres nachfolgenden Abdichtungssystems sollten Sie üblicherweise alle drei Schichten gemeinsam verwenden: Geotextil zum Schutz, Geonetz zur Drainage und HDPE-Geomembran zur Abdichtung. Beauftragen Sie erfahrene Installateure, befolgen Sie die oben beschriebenen Schritte und Sie werden jahrelang von einem leckagefreien System profitieren.
