Auskleidungen für Bergbau- und Haufenlaugungsbecken: Gewährleistung von Chemikalienbeständigkeit und Durchstoßfestigkeit durch Verbundwerkstoffe
Einführung
In der heutigen Bergbauindustrie ist die Effektivität der Metallgewinnung unmittelbar mit der Integrität der Auffangbecken für die Haufenlaugung verbunden. Haufenlaugungsbecken bilden das Rückgrat dieses Prozesses. Sie dienen als große, undurchlässige Flächen, auf denen das aufgeweichte Erz aufgeschichtet und mit Laugungslösungen – üblicherweise starken Säuren oder Laugen – bewässert wird, um die Zielmetalle zu lösen. Die Hauptaufgabe für Bergbauingenieure und Umweltmanager besteht darin, die vollständige Einschließung dieser aggressiven chemischen Substanzen zu gewährleisten und gleichzeitig den enormen mechanischen Belastungen durch Millionen von Erzhalden standzuhalten.
Das Versagen der Auskleidung einer Haufenlaugungsanlage ist heutzutage nicht mehr nur eine betriebliche Unannehmlichkeit, sondern eine ökologische und wirtschaftliche Katastrophe. Leckagen können zu Boden- und Grundwasserverunreinigungen führen, was wiederum hohe Bußgelder, Betriebsstillstände und erhebliche Sanierungskosten nach sich zieht. Um diesen beiden Gefahren – chemischer Zersetzung und Materialschädigung – zu begegnen, hat die Branche zunehmend auf fortschrittlichere technische Lösungen gesetzt. Insbesondere der Einsatz von Geokunststoff-Verbundmembranen gilt als optimale Lösung für die moderne Minenabdichtung, da sie chemische Beständigkeit und robusten mechanischen Schutz vereinen.
Kapitel 1: Die harten Realitäten von Haufenlaugungsanlagen
Haufenlaugungsbecken erfüllen einige der anspruchsvollsten Anforderungen im Bauwesen. Die Auskleidung muss über längere Zeiträume stark korrosiven Lösungen standhalten. Im Kupferbergbau beispielsweise wird Schwefelsäure über Monate oder sogar Jahre eingesetzt. Im Goldabbau werden Cyanidlösungen verwendet, die zwar alkalisch sind, aber ihrerseits komplexe Probleme hinsichtlich der chemischen Verträglichkeit mit sich bringen.
Neben der chemischen Belastung sind auch die physikalischen Anforderungen enorm. Die Auskleidung ist statischen Kräften durch den Erzhalden ausgesetzt, der Höhen von über hundert Metern erreichen kann, was zu einem enormen vertikalen Druck führt. Zusätzlich entstehen dynamische Belastungen während des Aufschüttungsprozesses, bei dem schwere Erdbewegungsmaschinen wie Planierraupen und Muldenkipper direkt über die Auskleidung fahren, um das Erz zu verteilen. Scharfkantige Gesteinsfragmente im Erzkörper stellen potenzielle Einstichstellen dar. Ist die Auskleidung nicht ausreichend gegen Einstiche geschützt, kann ein einzelnes scharfkantiges Gestein unter zu hoher Belastung die gesamte Abdichtungsschicht beschädigen.
Standardmäßige einlagige Geokunststoffdichtungsbahnen sind zwar in weniger anspruchsvollen Umgebungen von hoher Qualität, stoßen jedoch unter den vielfältigen Belastungen häufig an ihre Grenzen, wenn es darum geht, ihre Integrität zu bewahren. Hier wird der Übergang zu mehrkomponentigen Konstruktionen entscheidend. Eine aktuelle Lösung besteht in der Kombination einer flexiblen Barriere mit einer opferbaren Schutzschicht. Die Integration einer undurchlässigen Geotextilmembran in ein Verbundsystem ermöglicht eine Konstruktion, die Ingenieure nicht mehr vor die Wahl zwischen chemischer Beständigkeit und mechanischer Belastbarkeit stellt, sondern beides gleichzeitig bietet.
Kapitel 2: Die Verbundlösung – Synergie der Materialien

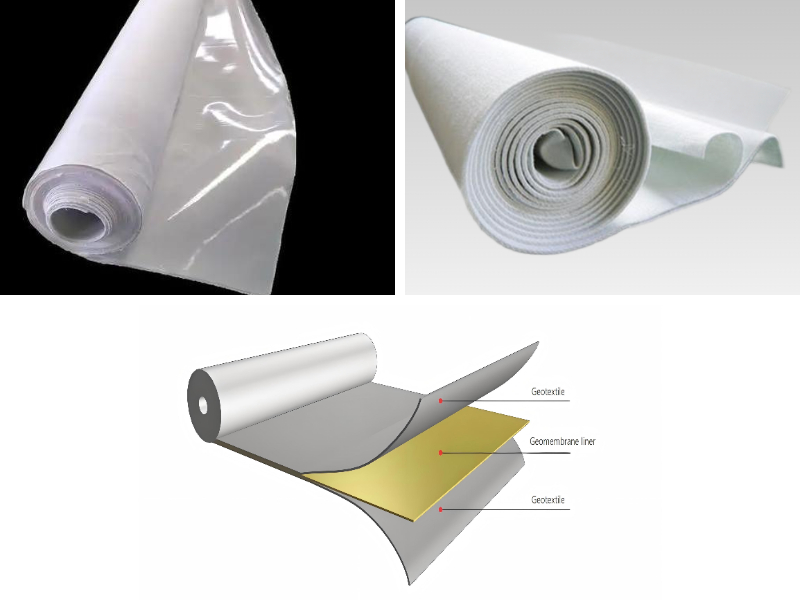

Um die beiden Herausforderungen der Chemikalienbeständigkeit und des Durchstoßschutzes zu bewältigen, hat das Bergbauunternehmen Verbundabdichtungssysteme eingeführt. Eine solche Verbundgeomembran besteht in der Regel aus einer dünnen, flexiblen Barriereschicht – beispielsweise aus Polyethylen hoher Dichte (HDPE) oder linearem Polyethylen niedriger Dichte (LLDPE) –, die thermisch mit einem Geotextilvlies verbunden oder koextrudiert wird. Diese Mischung ergibt ein einheitliches Produkt, dessen Eigenschaften sich von der Summe seiner Einzelteile unterscheiden.
Das Geomembranelement stellt die wichtigste chemische Barriere dar. Hochdichtes Polyethylen (HDPE) wird allgemein wegen seiner hervorragenden Beständigkeit gegen ein breites Spektrum an Chemikalien sowie hochwirksame Säuren, Kohlenwasserstoffe und Salzlösungen geschätzt. Seine molekulare Form sorgt für eine geringe Durchlässigkeit und stellt sicher, dass die auslaugende Lösung innerhalb der Unterlage bleibt, um die Rekuperation zu maximieren und ein Entweichen aus der Umwelt zu verhindern.

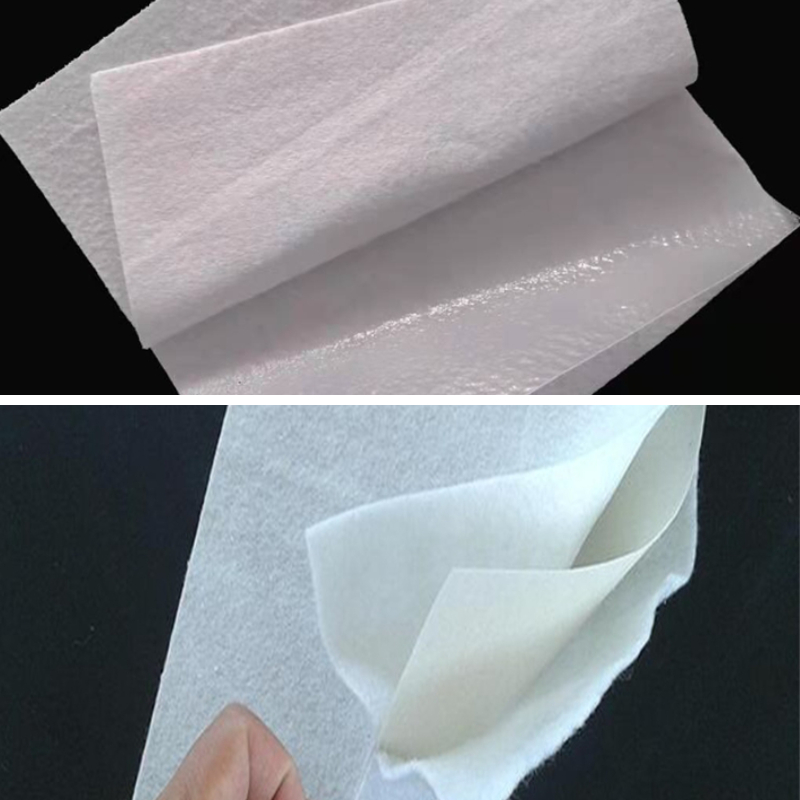

Die Innovation liegt jedoch in der Geotextil-Rückseite. Durch die Laminierung der Geokunststoffdichtungsbahn auf ein Vliesgewebe verfügt die Verbund-Geokunststoffdichtungsbahn über eine integrierte Dämpfungsschicht. Dieses Material wirkt als Spannungsentlastungsschicht. Drückt ein spitzer Gegenstand auf die Geokunststoffdichtungsbahn, absorbiert das Geotextil die Kraft und verteilt sie auf eine größere Fläche, wodurch die Durchstoßgefahr deutlich reduziert wird. Darüber hinaus verbessert diese Verbundstruktur die Reibungsstabilität. Bei Haufenlaugungsanlagen an steilen Hängen – die häufig zur Maximierung der Ausbeute auf begrenztem Raum eingesetzt werden – verhindert die hohe Reibung der Verbundschnittstelle das Abrutschen des großen Erzhaufens über das Dichtungssystem und gewährleistet so die strukturelle Stabilität.
Kapitel 3: Die Mechanismen des Durchstoßschutzes im Detail
Die Durchstoßsicherheit ist wohl der wichtigste mechanische Aspekt bei der Planung von Haufenlaugungsbecken. Die Folgen einer Durchstoßung werden dadurch verschärft, dass Leckagen häufig unentdeckt bleiben, bis es zu massiver Erosion der Unterkonstruktion oder zu Grundwasserverunreinigungen gekommen ist.
Bei der Bewertung der Durchstoßfestigkeit berücksichtigen Ingenieure zwei wesentliche Belastungsarten: Durchstoßen durch zentrierte statische Massen (Punktlasten) und Durchstoßen durch wiederholte dynamische Belastungen (Maschinenverkehr). Eine moderne Geokunststoffdichtungsbahn bietet nur begrenzten Widerstand gegen zentrierte Teillasten. Wird ein kantiges Gesteinsfragment durch das Gewicht des darüber liegenden Gesteins gegen die Dichtungsbahn gedrückt, dehnt sich das Polymer. Übersteigt die Spannung die Zugfestigkeit oder weist das Gestein eine ausreichend scharfe Spitze auf, gibt das Gewebe nach.
Der Einsatz einer undurchlässigen Geotextilmembran als Bestandteil eines Verbundsystems entkoppelt die Geokunststoffdichtungsbahn wirksam vom Untergrund bzw. der Dränageschicht. In einem solchen Verbundsystem fungiert das Geotextil als Schutzschild. Labortests, wie beispielsweise der ASTM D5514 (hydrostatischer Durchstoßversuch im Großmaßstab), belegen immer wieder, dass Verbundsysteme eine deutlich höhere Durchstoßfestigkeit aufweisen als unverstärkte Geokunststoffdichtungsbahnen gleicher Dicke.
Darüber hinaus erstreckt sich diese Sicherheit auch auf die Aufbauphase. Die Entwicklung von Haufenlaugungsbecken umfasst das Verschweißen großer Auskleidungsplatten. Während dieser Phase können Baumaschinen und Baustellenbesucher Mikroschäden an der großflächigen Auskleidung verursachen. Die Verbundform bietet eine widerstandsfähige Basis, die diese baubedingten Schäden minimiert und sicherstellt, dass die tatsächliche Integrität der Auskleidung den Planvorgaben entspricht.
Kapitel 4: Chemische Resistenz in aggressiven Bergbauumgebungen
Während die mechanische Sicherheit von entscheidender Bedeutung ist, bleibt die chemische Beständigkeit der Barriereschicht die Grundlage des Containmentsystems. Die im Bergbau eingesetzten Laugungsanlagen sind heutzutage nicht nur chemisch aggressiv, sondern werden je nach Witterung häufig auch erhitzt oder gekühlt, was den möglichen Gewebeabbau beschleunigt.
Polymere, die in Geokunststoffen verwendet werden, können anfällig für umweltbedingte Spannungsrisskorrosion (ESC) sein. Dieses Phänomen tritt auf, wenn die Einwirkung positiver chemischer Verbindungen in Verbindung mit Zugspannung zu sprödem Bruch führt. Dies stellt insbesondere in Bereichen mit hoher Spannungskonzentration, wie z. B. an Schweißnähten oder über Unebenheiten im Untergrund, ein Problem dar.
Durch den Einsatz einer Komposit-Geomembran können Ingenieure diese Risiken minimieren. Die Geomembranschicht wird mit präzisen Zusätzen – wie Ruß für UV-Beständigkeit und Antioxidantien für thermische Stabilität – hergestellt, um jahrelanger Einwirkung von Sickerwasser standzuhalten. Die Komposit-Trägerschicht beeinträchtigt die chemische Beständigkeit der Geomembran nicht; vielmehr erhöht sie die Stabilität des Systems, indem sie die auf die chemische Barriere wirkenden mechanischen Spannungen reduziert.
In aggressiven Umgebungen, wie beispielsweise bei der Kupfergewinnung mit hocherhitzter Schwefelsäure, ist die Dicke der Geokunststoffdichtungsbahn im Verbundwerkstoff entscheidend für eine lange Lebensdauer. Die undurchlässige Geotextilmembran bleibt in diesen Umgebungen chemisch inert und gewährleistet so langfristige Dimensionsstabilität. Dadurch wird sichergestellt, dass die Schutzschicht nicht mit der Zeit nachlässt und die Durchstoßfestigkeit des Systems über die gesamte Betriebsdauer der Mine, die häufig 20 Jahre oder mehr beträgt, erhalten bleibt.
Kapitel 5: Design, Installation und Qualitätssicherung
Die Gesamtleistung einer Verbundauskleidung hängt maßgeblich von der Qualität ihrer Installation ab. Im Gegensatz zu einlagigen Auskleidungen erfordern Verbundkonstruktionen spezielle Montageverfahren, um die Integrität der Verbundfuge zu gewährleisten.

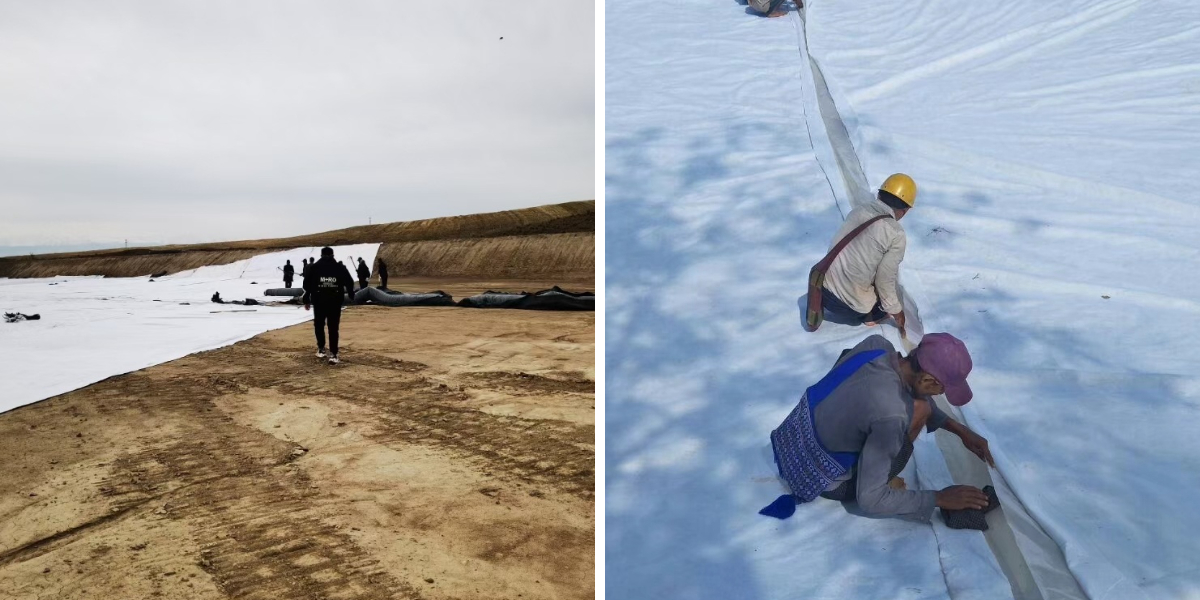

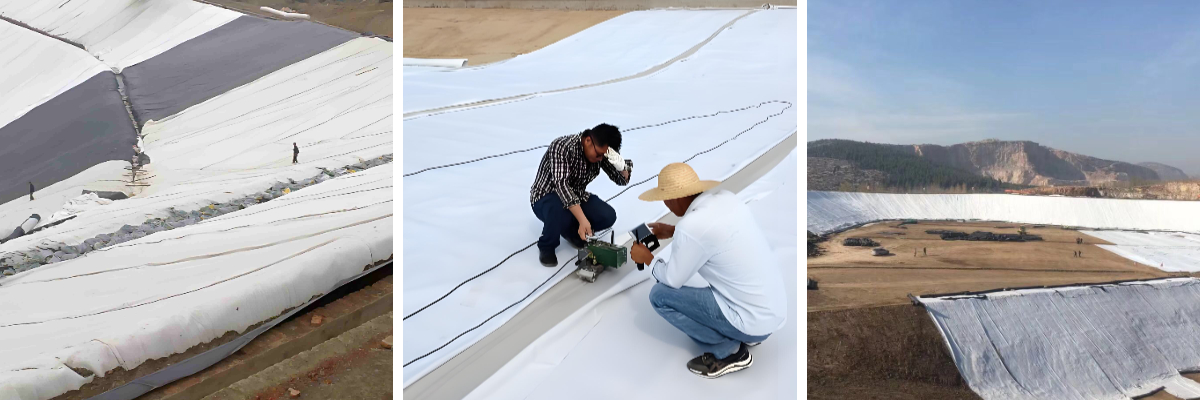

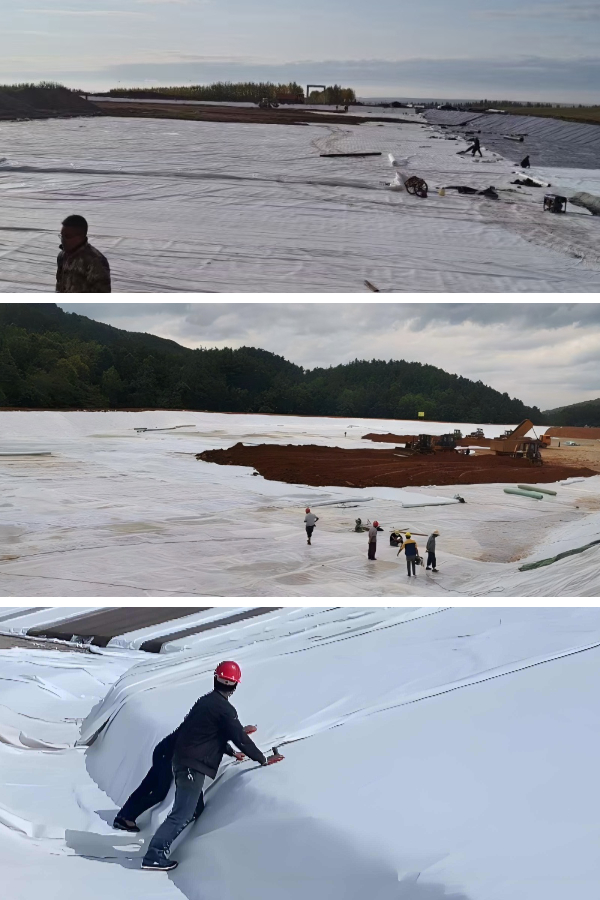

Beim Verlegen einer Verbundgeomembran müssen die Installateure sicherstellen, dass die Geotextilseite zum Untergrund bzw. zur Schutzschicht hin ausgerichtet ist, während die Geomembranseite der Sickerwasserlösung zugewandt ist. Die Verbindung von Verbundmembranen vor Ort erfolgt häufig mittels zweispuriger thermischer Schweißnähte, die sorgfältig mit zerstörungsfreien (Vakuumkammerprüfung, Funkenprüfung) und zerstörenden (Schäl- und Scherprüfung) Verfahren geprüft werden.
Ein wesentlicher Vorteil von Verbunddichtungsbahnen ist die Reduzierung des erforderlichen Untergrundvorbereitungsaufwands. Während herkömmliche Geokunststoffe häufig eine Schicht aus verdichtetem, geeignetem Boden (eine sogenannte „Polsterschicht“) zum Schutz vor Beschädigungen benötigen, ermöglicht das integrierte Geotextil einer Verbunddichtungsbahn mitunter eine Verringerung der Dicke dieser Bodenschicht oder kann sie in bestimmten Ausführungen sogar vollständig ersetzen. Dies führt zu erheblichen Kosteneinsparungen bei Aushub, Transport des Geotextils und Verdichtungsarbeiten.
Die Qualitätssicherungs- (QS) und Qualitätskontrollprotokolle (QK) für Verbundfolien sind streng. Unabhängige Prüfstellen bestätigen, dass die undurchlässige Geotextilmembran frei von Mängeln wie Rissen, Falten oder Verunreinigungen ist, die die Haftung an der Oberfläche beeinträchtigen könnten. Ziel ist eine monolithische Abdichtung, bei der die Folie eine nahtlose Barriere vom Graben bis zur Böschungskante bildet.
Kapitel 6: Langfristige Wertentwicklung und wirtschaftliche Vorteile
Investitionen in hochwertige Verbunddichtungsstrukturen erzielen über die gesamte Laufzeit eines Bergbaubetriebs enorme finanzielle Erträge. Die anfänglichen Investitionskosten für eine Verbundgeomembran sind zwar geringfügig höher als die einer herkömmlichen Geomembran, der Gesamtwert des Besitzes ist jedoch deutlich niedriger.
Erstens verringern Verbundauskleidungen den Lösungsverlust. Bei der Haufenlaugung ist die Laugungslösung der Hauptkostenfaktor. Bei einer Leckage der Auskleidung geht nicht nur die Lösung, sondern auch die darin gelösten Metalle verloren. Durch die Gewährleistung nahezu null Permeabilität und die Beseitigung von Leckagen durch Beschädigungen maximiert die Verbundanlage die Metallausbeute.
Zweitens minimieren sie die Kosten für Instandhaltung und Reparatur. Ein Leck in einer herkömmlichen Auskleidung erfordert üblicherweise das Abtragen des darüberliegenden Erzes, um das Leck zu finden und abzudichten – ein Verfahren, das Hunderttausende von Dollar kosten und die Produktion wochenlang unterbrechen kann. Die deutlich höhere Durchstoßfestigkeit von Verbundauskleidungen verringert die Wahrscheinlichkeit solcher katastrophalen Ausfälle erheblich.
Drittens bieten sie optimales Umweltmanagement. Umweltgenehmigungen für Bergbaubetriebe sind zunehmend schwieriger zu erhalten. Die Aufsichtsbehörden fordern Zusicherungen, dass die Auffangsysteme während der gesamten Betriebsdauer und bis zur Stilllegung störungsfrei funktionieren. Das validierte Prüfprotokoll für undurchlässige, geotextilverstärkte Verbundwerkstoffe bietet die notwendige Sicherheit, um diese Genehmigungen zu erhalten. Darüber hinaus erleichtern Verbundstoffauskleidungen am Ende der Minenlebensdauer die Stilllegung, indem sie eine stabile Barriere für das endgültige Abdeckungssystem bilden und so die langfristige Trennung des abgebrannten Erzes von der Umgebung gewährleisten.
Abschluss
Der Wandel der Bergbauindustrie hin zu angewandten Wissenschaften im Bereich der Verbundwerkstoff-Abdichtung zeigt ein wachsendes Verständnis dafür, dass die Integrität der Abdichtung untrennbar mit betrieblicher Rentabilität und Umweltschutz verbunden ist. Die Zeiten, in denen man sich allein auf dicke, unbewehrte Geokunststoffdichtungsbahnen verlassen konnte, um der kombinierten chemischen und mechanischen Belastung der Haufenlaugung standzuhalten, neigen sich dem Ende zu. An ihre Stelle treten überlegene Verbundstrukturen, die eine wissenschaftlich fundierte Lösung bieten.
Durch die Integration einer langlebigen chemischen Barriere mit einer robusten Schutzschicht begegnet die Komposit-Geomembran den beiden Hauptausfallmechanismen von Haufenlaugungsbecken: chemischer Abbau und Durchstoßen. Die in einer undurchlässigen Geotextilmembran erzielte Synergie – das Geotextil sorgt für Spannungsverteilung, Reibungsverstärkung und physikalischen Schutz, während die Geomembran die chemische Eindämmung gewährleistet – schafft ein System, das mehr ist als die Summe seiner Teile.
Für Bergbauingenieure, Umweltmanager und Projektentwickler ist die Auswahl einer hochwertigen Geotextil-Verbundstoffauskleidung weit mehr als nur eine Frage der Planung. Sie ist eine strategische Entscheidung, die den laufenden Betrieb sichert, natürliche Ressourcen schützt und die Rentabilität der Investitionen über die gesamte Laufzeit des Bergbauprojekts maximiert. Angesichts sinkender Erzgehalte und strengerer Umweltauflagen wird die Bedeutung von hochwertigen Verbundstoffauskleidungen für einen sicheren, effizienten und nachhaltigen Bergbau weiter zunehmen.
