Was ist eine Verbundgeomembran? Aufbau und Vorteile verstehen

Im Kern ist eine Verbundgeomembran ein industriell gefertigtes Produkt, das zwei hochwertige Schichten kombiniert: ein Geotextil (gewebt oder vliesartig), das mit einer Geomembran (typischerweise aus Polymeren wie HDPE, LLDPE oder PVC) verbunden ist. Anders als einlagige Abdichtungen nutzt diese Verbundkonstruktion die Vorteile beider Materialien, um eine Barriere zu schaffen, die nicht nur undurchlässig, sondern auch extrem widerstandsfähig ist.

Das Hauptmerkmal dieser Konstruktion ist ihre Dichtigkeit. Anders als bei herkömmlichen Geokunststoffen, deren Dichtigkeit ausschließlich auf der Polymerschicht beruht, nutzt die Komposit-Geokunststoffdichtung die Geotextilschicht, um Reibung, Durchstoßfestigkeit und Drainageeigenschaften zu verbessern. Diese Synergie macht sie besonders geeignet für steile Hänge, stark frequentierte Bereiche und Umgebungen, in denen die Dichtung scharfen Untergründen oder hohem hydraulischem Druck ausgesetzt sein kann. Durch die Integration dieser Schichten in einem bestimmten Stadium des Herstellungsprozesses – in der Regel durch thermisches Verbinden, Klebelaminieren oder Extrusionsbeschichtung – stellen die Ingenieure sicher, dass es keine Schwachstellen zwischen der Barriere und dem Schutztextil gibt.

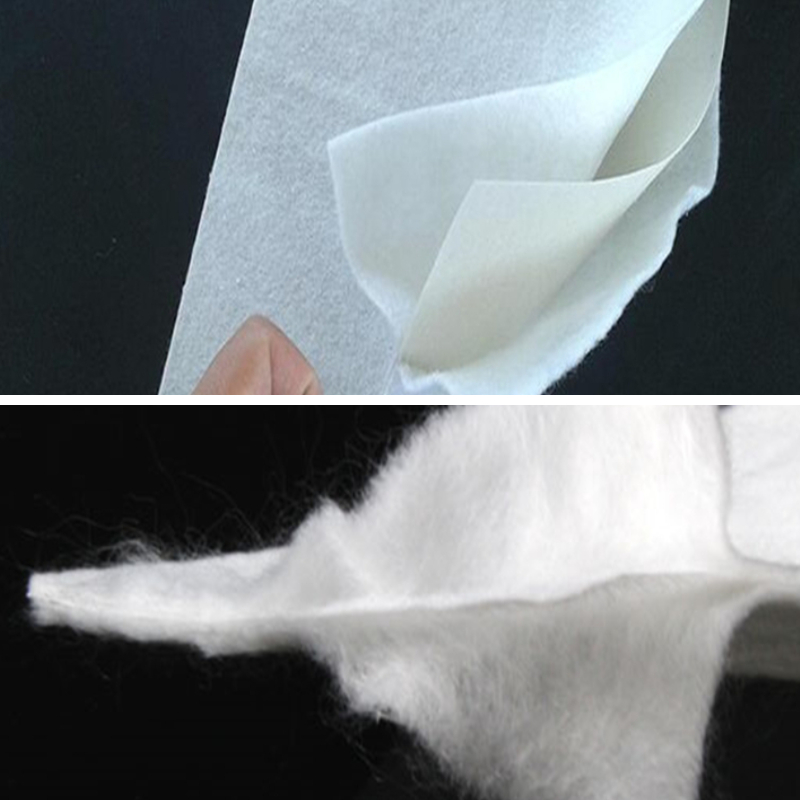

Die Strukturschichten: Wie es funktioniert
Um die Wirksamkeit einer Komposit-Geomembran wirklich zu verstehen, muss man sich ihren Aufbau ansehen. Typischerweise besteht sie aus zwei grundlegenden Komponenten, die zusammenwirken.

1. Der Geokunststoffkern (Die Barriere)
Das Herzstück des Verbundmaterials bildet die Geokunststoffdichtungsbahn. Diese Schicht ist für die primäre hydraulische Barriere verantwortlich. Hergestellt aus Polyethylen hoher Dichte (HDPE) oder linearem Polyethylen niedriger Dichte (LLDPE), ist dieser Kern von Natur aus beständig gegen UV-Strahlung, chemische Einflüsse und hohe Temperaturen. Seine Dicke variiert je nach Anwendungsfall zwischen einem halben und drei Millimetern. Dieser Kern dient als abschließende, undurchlässige Geotextilmembran – obwohl technisch gesehen ein Polymer, besteht seine Funktion im Verbundmaterial darin, die Migration von Flüssigkeiten vollständig zu unterbinden.

2. Die Geotextilschicht (Der Schutz)
Auf einer oder beiden Seiten des Geokunststoffkerns ist ein Geotextil aufgebracht. Dabei handelt es sich üblicherweise um ein nadelgestanztes Vlies aus Polyester oder Polypropylen. Durch die Verbindung dieses Vlieses mit dem Kern entsteht ein sogenanntes wasserundurchlässiges Geotextilgewebe. Obwohl das Material selbst porös ist, bildet es in Kombination mit der Geokunststoffdichtung eine griffige Oberfläche, die die Hangstabilität erhöht. Zusätzlich wirkt es als Puffer gegen Beschädigungen durch darunterliegendes Gestein oder Partikel und bildet eine Filterschicht, die verhindert, dass feine Bodenpartikel die Entwässerungssysteme verstopfen.

In vielen hochwertigen Ausführungen wird das undurchlässige Geotextilgewebe so verarbeitet oder laminiert, dass die durchschnittliche chemische Beständigkeit des Systems verbessert wird. Das Verbindungsverfahren gewährleistet, dass sich das Material unter Belastung nicht ablöst, sodass der Verbundwerkstoff während der Installation und seiner gesamten Lebensdauer als monolithische Einheit fungiert.

Die Rolle von undurchlässigen Geotextilien in modernen Auskleidungssystemen
Ein häufiges Missverständnis in Unternehmen ist die Annahme, Geotextilien seien permanent durchlässig. Durch spezielle Herstellungsverfahren – wie das Beschichten oder Laminieren eines Vliesstoffs mit einer Polymerfolie – können Hersteller jedoch ein undurchlässiges Geotextilgewebe erzeugen. Im Kontext einer Verbundgeomembran erfüllt dieses Gewebe einen doppelten Zweck.

Erstens bietet es hervorragende Reibungseigenschaften. An steilen Hängen, wie beispielsweise an den Seitenwänden eines Stausees oder einer Deponiezelle, verhindert der hohe Reibungskoeffizient des undurchlässigen Geotextilgewebes, dass die Dichtungsbahn aufgrund der Schwerkraft oder der Setzung des Abfalls abrutscht. Zweitens bildet es ein Schutzpolster, das Spannungsspitzen absorbiert. Ohne diese Schicht wäre eine herkömmliche Geokunststoffdichtungsbahn bei Kontakt mit scharfkantigem Gestein anfällig für Spannungsrisse oder Durchstiche.

Wird das undurchlässige Geotextilmaterial auf der nach unten gerichteten Seite des Verbundmaterials (der Seite, die dem Untergrund zugewandt ist) verwendet, dient es als Dränageschicht. Es lässt Gase und Flüssigkeiten, die sich unter der Dichtungsbahn ansammeln, seitlich entweichen und verhindert so die Entstehung von hydrostatischem Druck, der die Geokunststoffdichtungsbahn anheben könnte. Diese Kombination aus Schutz, Reibung und Dränage macht das Verbundmaterial im Vergleich zu unbewehrten Geokunststoffdichtungsbahnen überlegen.

Die Bedeutung der undurchlässigen Geotextilmembran im Containment
Obwohl die Begriffe „Gewebe“ und „Membran“ häufig synonym verwendet werden, bezeichnen sie in der Geokunststoffbranche hochentwickelte Komponenten. Die undurchlässige Geotextilmembran ist in Wirklichkeit die Integration des Materials und der Polymerbarriere zu einem einheitlichen System. Bei einer außergewöhnlichen Komposit-Geomembran verschwimmt die Grenze zwischen Gewebe und Membran; das Ergebnis ist ein einziges Gewebe, das die hohe Zugfestigkeit von Textilien und die absolute Dichtigkeit von Polymeren vereint.

Die Kosten der wasserundurchlässigen Geotextilmembran werden während der Installation deutlich. Herkömmliche Abdichtungskonstruktionen erfordern häufig separate Schichten: Zuerst wird ein schützendes Geotextil verlegt, das durch die Geotextilmembran hindurch sichtbar ist, und darüber gegebenenfalls ein weiteres Geotextil. Dieses mehrstufige Verfahren erhöht die Arbeitskosten, die Installationszeit und das Risiko von Grenzflächenverrutschungen. Durch den Einsatz einer Verbundgeotextilmembran können Bauunternehmen eine vorgefertigte Konstruktion installieren, in die die wasserundurchlässige Geotextilmembran bereits integriert ist. Dies reduziert die Anzahl potenzieller Schwachstellen.

Bei Umweltanwendungen wie Haufenlaugungspads für den Bergbau oder sekundären Eindämmungen für die Lagerung von Chemikalien stellt die undurchlässige Geotextilmembran sicher, dass selbst wenn die vorderste Barriere beschädigt ist, das verbundene Gewebe einen sekundären Schutz bietet, indem es die seitliche Migration von Schadstoffen durch den Untergrund stoppt.

Wichtigste Vorteile von Geokunststoff-Verbundmembranen
Die Übernahme des technologischen Know-hows im Bereich der Komposit-Geomembranen hat sich in den letzten zwei Jahrzehnten aufgrund einer Reihe klarer Vorteile gegenüber herkömmlichen Auskleidungen beschleunigt.

Verbesserte Haltbarkeit und Durchstoßfestigkeit
Einer der größten Vorteile ist die hervorragende Durchstoßfestigkeit. Das Geotextil absorbiert Stöße und verteilt sie hunderte Male über eine größere Fläche. Dadurch eignet sich die Verbund-Geomembran optimal für Untergründe mit scharfkantigen Steinen, Bauschutt oder Wurzeln. Im Wasserbau, wo die Dichtungsbahn beispielsweise durch Steinschlag beim Bau von Wasserbausteinen beschädigt werden kann, gewährleistet die Verbundstruktur, dass die wasserdichte Geotextilmembran im Kern intakt bleibt.

Überlegene hydraulische Leistung
Obwohl gängige Geokunststoffdichtungsbahnen wasserundurchlässig sind, ist es oft schwierig, eine optimale Abdichtung an Nähten und Überlappungen zu gewährleisten. Die Verbundstruktur, insbesondere wenn das Geotextil mit der Dichtungsbahn verbunden ist, ermöglicht durch thermische Verschmelzung eine höhere Nahtfestigkeit. Darüber hinaus trägt das wasserundurchlässige Geotextilmaterial zur Steuerung der Grenzflächendurchlässigkeit bei. Bei Deponieabdeckungen verhindert die Verbundkonstruktion die Ansammlung von Wasser über der Dichtungsbahn und verringert so die Gefahr von Hangrutschungen.

Hohe Reibungswinkel für Hangstabilität
Stabilität ist ein grundlegender Aspekt der Geotechnik. Die Reibung zwischen Dichtungsbahn und Untergrund ist entscheidend. Eine Verbund-Geomembran bietet durch das Geotextil eine strukturierte Oberfläche, die die Reibung im Vergleich zu einfachen Geomembranen deutlich erhöht. Dies ermöglicht es Ingenieuren, steilere Böschungen zu gestalten, wodurch der Platzbedarf reduziert und die Aushubkosten gesenkt werden.

Kosteneffizienz und Installationsgeschwindigkeit
Obwohl die Anschaffungskosten pro Quadratmeter einer Verbundstoffbahn geringfügig höher sein können als bei einer herkömmlichen Geokunststoffdichtungsbahn, sind die Gesamtkosten in der Regel niedriger. Durch die Kombination von Schutzschicht und Barriere in einem Produkt entfällt bei der Verbundstoff-Geokunststoffdichtungsbahn der Kauf und die Installation separater Geotextil-Sicherheitsschichten. Dies reduziert Arbeitsaufwand, Transportkosten und Kosten für die optimale Handhabung. Darüber hinaus minimiert die vorverklebte, wasserundurchlässige Geotextilmembran die Verletzungsgefahr beim Verfüllen und senkt somit teure Sanierungsarbeiten.

Allgemeine Anwendungen
Die Vielseitigkeit der Composite-Geomembran macht sie für eine Vielzahl von Branchen geeignet.

Mülldeponien und Abfalllagerung:Die spezielle Formgebung der Basis- und Abdeckungssysteme verhindert, dass Sickerwasser ins Grundwasser gelangt. Das undurchlässige Geotextilgewebe dient als Belüftungsschicht und erhält gleichzeitig die Integrität der Barriere aufrecht.

Wassermanagement:Für Kanäle, Stauseen und Teiche verhindert die Verbundgeomembran Wasserverluste durch Versickerung. Ihr hoher Reibungskoeffizient ermöglicht den Einlauf in steilere Böschungen und erhöht so die Speicherkapazität.

Bergbau:Die Funktion von Haufenlaugungsbecken und Absetzbecken für Abraumhalden hängt von der chemischen Beständigkeit des Geokunststoffkerns in Verbindung mit der mechanischen Sicherheit des Geotextils ab. Die undurchlässige Geotextilmembran gewährleistet, dass aggressive Chemikalien und schwere Stoffe die Abdichtung nicht beeinträchtigen.

Tunnelabdichtung:Beim Tunnelbau wird die Verbundmaschine eingesetzt, um das Eindringen von Wasser zu verhindern. Die Geotextilschicht dient als Drainageschicht und reduziert die Wasserspannung hinter der endgültigen Auskleidung, während die Geokunststoffdichtungsbahn die Hauptabdichtung gewährleistet.

Sekundäre Eindämmung:Industrieanlagen nutzen Verbund-Geomembranen zur Auskleidung von Auffangbecken und Tanks. Das undurchlässige Geotextilmaterial bietet Chemikalienbeständigkeit und Robustheit gegenüber Fußgängerverkehr und Baumaschinen.

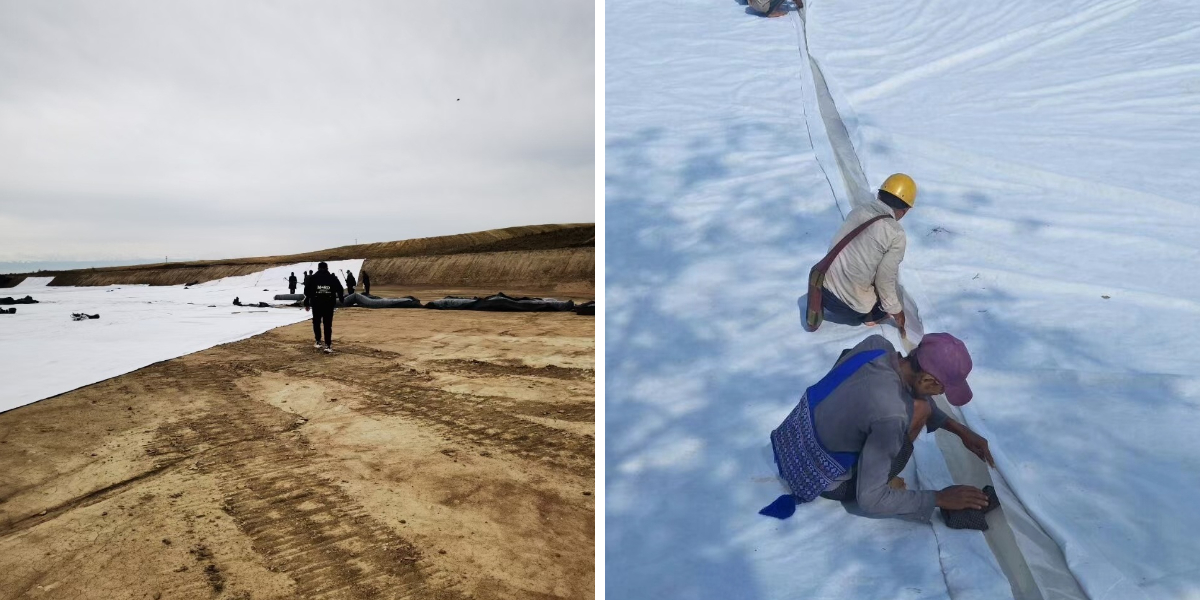

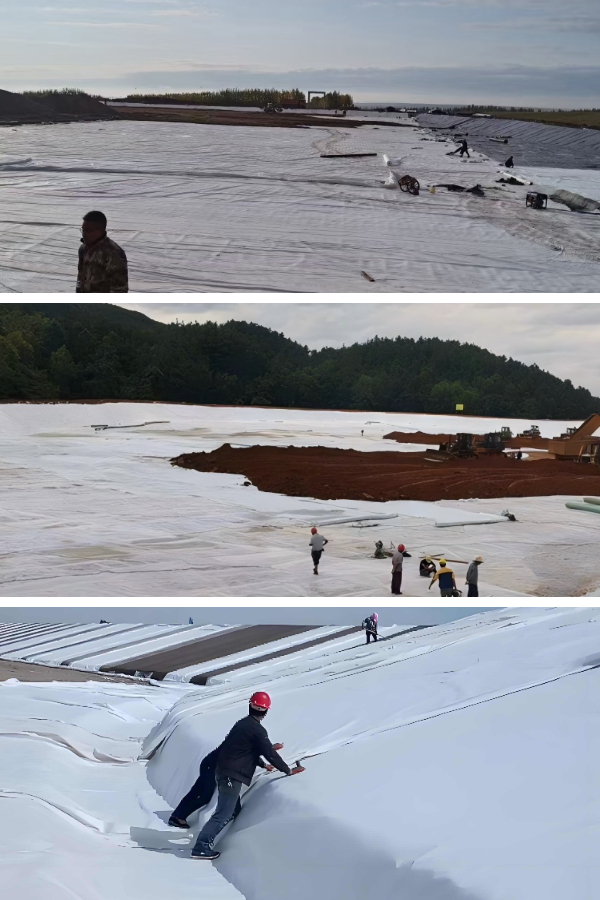

Installationshinweise und bewährte Verfahren
Um die Lebensdauer einer Geokunststoff-Verbundmembran zu maximieren, ist eine fachgerechte Installation entscheidend. Da Geotextil und Geokunststoff-Verbundmembran fest miteinander verbunden sind, ist beim Umgang mit der Membran besondere Sorgfalt geboten, um ein Ablösen an den Rändern zu verhindern. Moderne Fertigungsstrategien haben dieses Risiko jedoch im Allgemeinen minimiert.

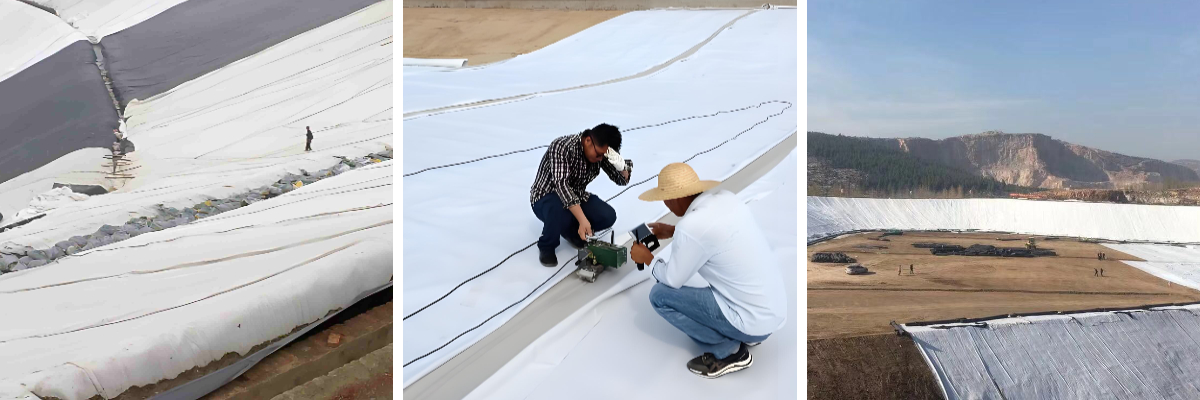

Naht
Die Nahtverbindung erfolgt in der Regel durch thermisches Verschweißen (Keilschweißen oder Extrusionsschweißen). Beim Schweißen einer Verbundgeomembran ist es wichtig, dass das Geotextil aus dem Schweißbereich entfernt wird oder dass spezielle Werkzeuge zum Verbinden der Geomembrankerne verwendet werden, um das Geotextil zu schützen. Hochwertige Verbundmembranen sind mit einer Webkante (einem Streifen aus Geomembran und Geotextil) ausgestattet, um die Flächennahtverbindung zu erleichtern.

Untergrundvorbereitung
Die undurchlässige Geotextilschicht bietet zwar einen hohen Schutz, ersetzt aber nicht die Notwendigkeit einer optimalen Untergrundvorbereitung. Der Untergrund muss glatt, verdichtet und frei von scharfen Gegenständen sein. Obwohl der Verbundwerkstoff redundant ist, gewährleistet ein glatter Untergrund die optimale Funktion der Geotextilmembran über Jahrzehnte.

Anchorage
Aufgrund der hohen Reibung der Geotextilkomponente ist der Verankerungsaufwand für Verbundkonstruktionen häufig deutlich geringer als bei einfachen Dichtungsbahnen. An Böschungskuppen und im Bereich von Durchdringungen sollten jedoch geeignete Gräben oder mechanische Verankerungen angebracht werden, um Windauftrieb oder Zugkräfte zu verhindern.

Abschluss
Die Verbundgeomembran stellt eine hochmoderne Lösung für aktuelle Herausforderungen im Bereich der Abdichtung dar. Durch die Kombination der chemischen Beständigkeit und Undurchlässigkeit eines Polymerkerns mit der mechanischen Sicherheit und den reibungsarmen Eigenschaften eines Geotextils überwindet dieses Produkt die Nachteile einlagiger Abdichtungen. Ob als undurchlässiges Geotextilmaterial im Hinblick auf seine Schutzfunktion oder als undurchlässige Geotextilmembran als einheitliche Barriere betrachtet – die Verbundtechnologie bietet unübertroffene Zuverlässigkeit.

Für Ingenieure, Bauunternehmer und Projektentwickler bedeutet die bevorzugte Verwendung einer Verbundgeomembran die Reduzierung von Installationsrisiken, geringere langfristige Sanierungskosten und einen besseren Umweltschutz. Angesichts des wachsenden Infrastrukturbedarfs und der Verschärfung der Umweltauflagen wird die Rolle dieser hochwertigen Geokunststoffe für nachhaltiges Bauen immer wichtiger. Durch das Verständnis der oben genannten Eigenschaften und Vorteile können die Beteiligten fundierte Entscheidungen treffen und so den Erfolg und die Langlebigkeit ihrer Abdichtungssysteme sicherstellen.
